PPテーブルと椅子用のIMLラベル射出成形
  • PPテーブルと椅子用のIMLラベル射出成形PPテーブルと椅子用のIMLラベル射出成形
  • PPテーブルと椅子用のIMLラベル射出成形PPテーブルと椅子用のIMLラベル射出成形
  • PPテーブルと椅子用のIMLラベル射出成形PPテーブルと椅子用のIMLラベル射出成形
  • PPテーブルと椅子用のIMLラベル射出成形PPテーブルと椅子用のIMLラベル射出成形

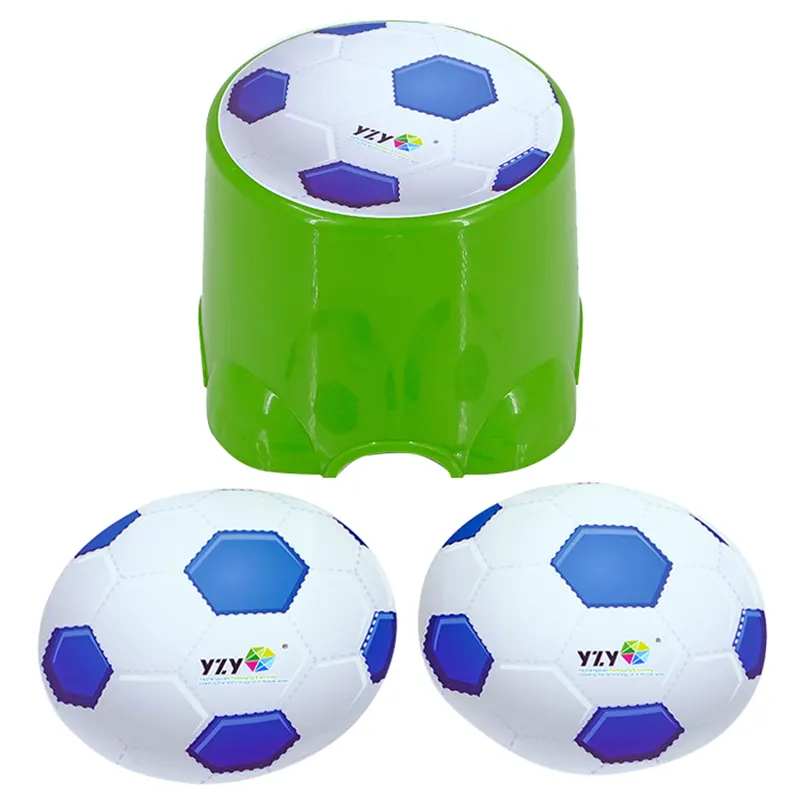

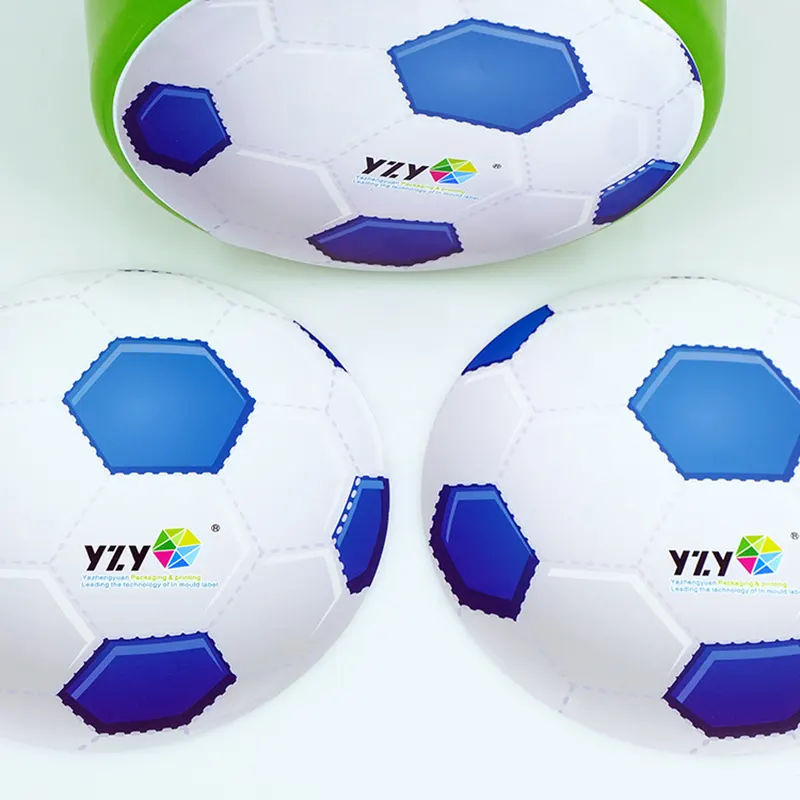

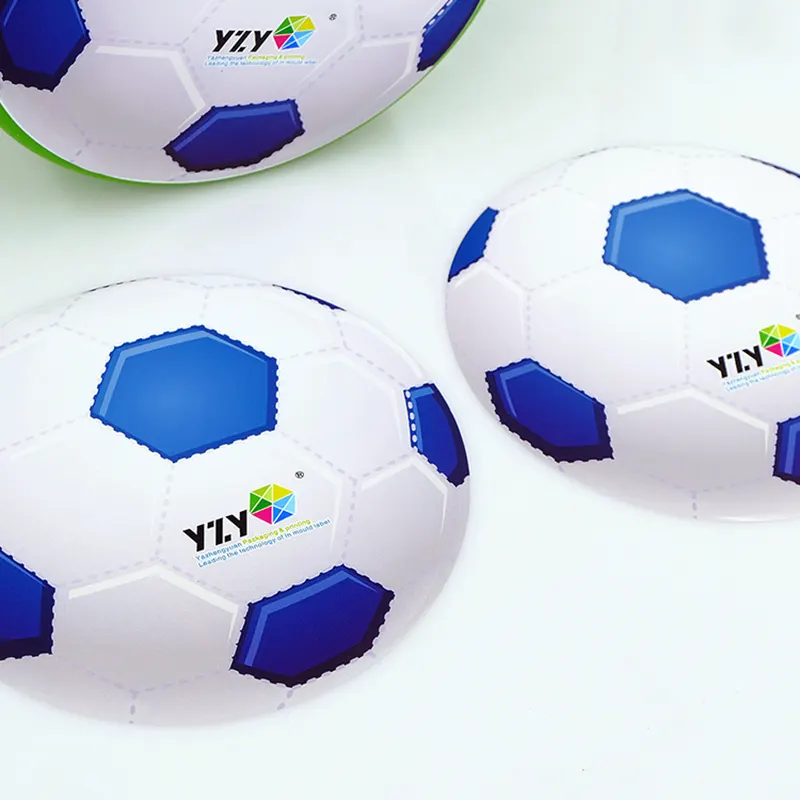

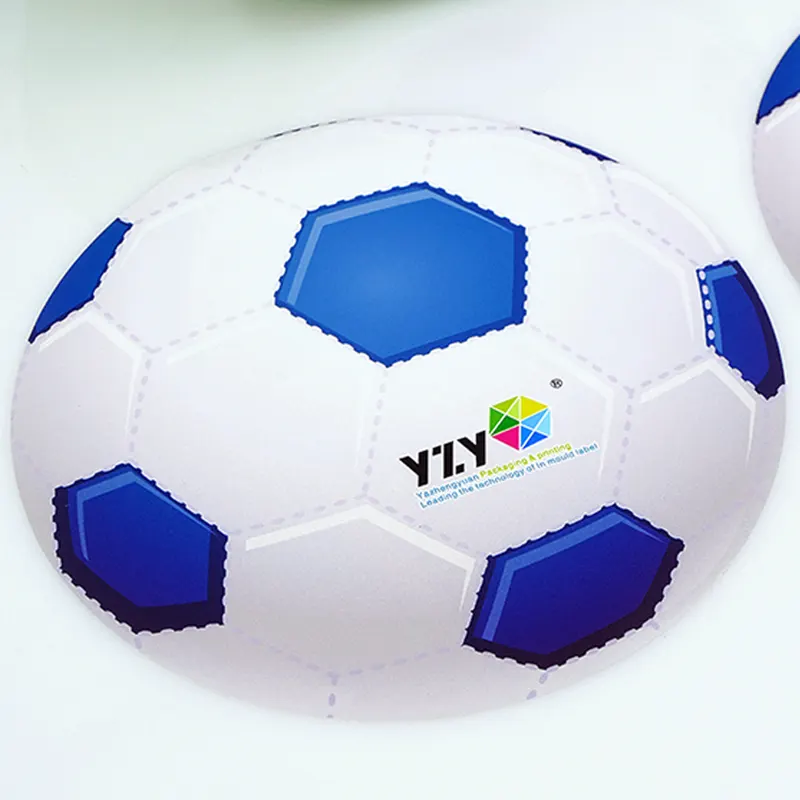

PPテーブルと椅子用のIMLラベル射出成形

Zhongyuのメーカーは、サッカーボールなどのボール状の曲面パターンの射出成形に適した、半径の大きな球面テーブルトップ用のIMLインモールドラベルを開発しました。通常の平坦な IML フィルムとは異なり、PP テーブルおよび椅子用のこの IML ラベル射出成形では、球面の多角度伸縮特性が考慮されており、球面パターンの射出成形後のエッジコーナーの圧縮とグラフィックの歪みの問題を解決します。

お問い合わせを送信

製品説明

Zhongyu Factoryが提供するPPテーブルと椅子用のIMLラベル射出成形は、子供用プラスチック椅子製造企業向けに設計されており、二次的な表面装飾処理を必要とせずに、球状の3次元パターンの射出成形を1回で行うことができます。


技術的なポイント

- 特殊なボール表面変形キャリブレーション: 球面上のさまざまな位置での伸縮率は一定ではありません。フラットドラフトは直接適用されません。フットボール形状のパターンの比例性を確保するために、曲面円弧に基づいたグラフィック プリディストーション処理が実行されます。

・球面用特殊IMLフィルム配合:多角度延伸に適しています。射出成形時、フィルム素材が球面に沿って均一に伸び、局所的なシワや破れ、材料ずれ不良を抑制します。

- エッジの丸みを帯びたダイカットの最適化: シート表面の円形の境界を一致させ、エッジの角の応力点を最適化し、射出溶解段階でのエッジの反りのリスクを軽減します。

- 高回復カラーブロックレジストレーションプロセス: フットボールの大きなカラーブロック衝突パターンの場合、レジストレーション精度を厳密に制御し、色のにじみやエッジのほつれのないクリーンできちんとしたカラーブロック境界を確保します。

IML Label Injection Molding for PP Tables and ChairsIML Label Injection Molding for PP Tables and ChairsIML Label Injection Molding for PP Tables and ChairsIML Label Injection Molding for PP Tables and Chairs


典型的なアプリケーションシナリオ

- スポーツをテーマにしたIP要素を備えたPP製の小さな子供用球形卓上椅子

- 早期教育機関、バッチ早期教育家庭プロジェクト向けのスポーツをテーマにした机と椅子の完全なセット

- 越境電子商取引の子供用家具、ボール状および3D立体視覚パターンを備えた射出成形製品

- 視認性の高い球状の視覚効果を備えた子供用プラスチック椅子


実際の本番環境の問題点に対するソリューション

✅ 球面パターンの射出成形後の表面の歪みや変形をブロック

ボール表面の伸びシミュレーションを実行し、元のドラフトに対して事前変形補正を行い、成形後にパターンのプロポーションが正常であることを確認します。


✅ 球面コーナー位置での膜素材のシワや破れ

カスタマイズされた高張力膜材料により、球面の多角度変形に適合し、成形不良率を低減します


✅ 通常の印刷ラベルではボール表面に密着しにくく、膨れが発生しやすい

IMLは射出成形と一体化されており、膜素材とPPが完全に融合しているため、膨れや層間剥離のリスクがありません。


✅ 長時間の着座や摩擦によるパターンの急速な摩耗

パターンは膜素材とプラスチックに密封されており、シート表面の繰り返しの摩擦によって絵が摩耗することはありません。


IMLラベル射出成形の製造工程

1. PET/PPフィルムへのグラビア印刷とラミネート加工

2. 標準ラベルシートへのカット

3. 自動ロボットが射出成形金型のキャビティにラベルを配置します

4. プラスチック溶融射出、フィルムとプラスチックが溶融して一体化

5. 完成した IML プラスチック製品を直接型から取り出す


工場検証項目

1.ボール表面伸縮シミュレーションテスト:シート表面の射出成形変形を復元し、各領域でのフットボールパターンのスケーリング効果を検証

2. レジストレーション精度検査:複数の色ブロックの境界をチェックし、位置ずれや印刷欠陥をチェックします。

3. 曲面接着強度試験:椅子の繰り返し圧力を模擬し、膜材と基材の接着の強さを検出します。

4. 耐摩耗性テスト: 子供の日常使用の摩擦をシミュレートし、色のにじみや露出がないことを確認します。

5. パイロットマシン射出成形検証:実際の金型試作、しわや球面位置のズレがないことを確認


補完的な配送サービス

1. 3D球面モデル受信、出力ドラフト修正、膜材質選択提案

2. カスタマイズされたサンプル生産:小ロットのラベルサンプル、顧客の試作型の球面成形効果の検証をサポート

3. 全工程自社生産:印刷と型抜きはクリーンルームの作業場で完了、バッチ検査記録はアーカイブ

4. 量産対応:ラベル埋め込みの参考提案を行い、球状IMLの生産歩留りの安定化を支援します。

5.柔軟な注文:新製品研究の少量注文、外国貿易の大量バッチ注文を受け入れることができます


家庭用カスタムIML防水インモールドラベル製品仕様

IMLマテリアル

BOPP、PET、PLA、HDPE

IMLサイズ

型抜きサイズに応じてカスタマイズ

IMLの厚さ

65-85ミクロン

温度

-30℃~120℃

主な利点

全体形状のテクノロジー、耐傷性、防水性

アプリケーションシナリオ

食品容器、日用薬品、工業用包装、家電製品、ホースホールド製品

豊富な印刷効果

オレンジピール、マット、高光沢、透明、レーザーホログラム、メタリックアルミニウム、レインボー、色の変更、3D、エンボス加工

印刷色

最大11色


よくある質問

球の曲率が非常に大きいです。これにより必ずパターンが歪んでしまうのでしょうか?

回答: 原稿の事前修正に 3D サーフェスを使用することで、パターンの変形を妥当な範囲内に制御できます。


2. フットボールのような大規模な多色パターンの場合、オフセット印刷で精度を確保できますか?

回答: 当工房では高精度印刷を採用し、色ブロックの大きい球体製品のオフセット印刷には特別な制御を行っております。


3. 3D 図面がない場合、プルーフィングにはレンダリングを直接使用することしかできませんか?

回答: 座面の対応する 3D モデルが必要です。そうしないと、球面ストレッチによって引き起こされるパターンの歪みを予測することができません。


4. ボール表面 IML は、平面製品と比較して校正サイクルが長くなりますか?

回答: 表面評価段階が追加され、企業は事前に正確な校正サイクルを提供します。


5. フィルムの素材は子供向け製品の安全要件に適していますか?

回答: 児童向け製品の要件に応じて選択でき、対応する検出関連材料を提供できます。


6. ボール表面 IML の歩留まりは変動しやすいですか?

回答:初期段階でシミュレーションや試作を完了し、フィルムの材質や工程を確認することで、大量生産品の歩留まりを安定させることができます。


7. その後の PP テーブルと椅子の IML ラベル射出成形では、各バッチで均一な色を維持できますか?

回答: 製品の色のアーカイブを確立し、比較のために各バッチのサンプルを保管し、色のばらつきを制御します。
